大功率冷水机组的谐波，应该送到配电室再治理吗？
2026-09-09
在大型数据中心，冷水机组、水泵等制冷设备承担着重要的散热任务。为了提高控制精度、降低运行能耗，这些设备通常采用变频驱动，但变频器整流环节也会产生谐波电流。
面对这些谐波，常见做法是在配电室安装有源滤波器，对多个负载进行集中治理。不过，对于单台功率较大的冷水机组，谐波一定要经过馈线，到达配电室后再统一治理吗？
集中治理：统一补偿多个负载
集中治理通常是在配电系统的集中位置安装有源滤波器，统一检测并补偿下游多台非线性负载产生的谐波。这种方式设备相对集中，便于统一管理和维护，适合谐波源数量较多、分布相对分散的场景。
但即使在配电室完成集中补偿，负载与治理点之间的馈线及相关配电设备，仍然需要承载包含谐波的电流。对于功率较大、距离配电室较远的冷水机组，这段路径对系统的影响也需要纳入方案评估。
就地治理：在主要谐波源附近补偿
就地治理是将有源滤波器配置在冷水机组等主要谐波源附近，实时检测设备产生的谐波，并输出相应的补偿电流。经过就地补偿后，继续向上游传输的谐波电流可以得到降低，从而缩短谐波电流在系统中的流经路径，减少其对上游馈线和配电设备的影响。对于单台功率较大、运行时间较长、谐波贡献相对明确的冷水机组，就地治理的补偿对象更加清晰，也可以减轻后端集中治理的压力。
就地治理并不只是改变安装位置。方案还需要综合考虑冷水机组容量、负载变化、主要谐波频次、检测位置、设备接口、安装空间、散热条件及后期维护需求。因此，这种方式更适合在设备配套或项目设计阶段提前考虑。
冷水机组配套治理实践
在万国数据冷水机组配套项目中，英博电气采用就地治理方案，将有源滤波设备集成布置于机组结构空间，并在设备交付前完成整机装配与联合调试。方案结合机组结构及安装条件，对设备接口、线缆布置、通风散热和检修空间进行了统筹设计。
联调运行期间，有源滤波设备负载率为70%，系统功率因数为0.981，系统谐波电流畸变率（THDi）为4.7%，满足项目设定的5%以内控制要求。

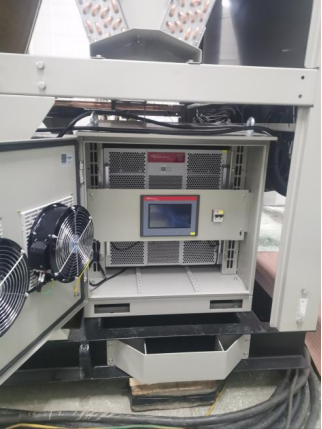

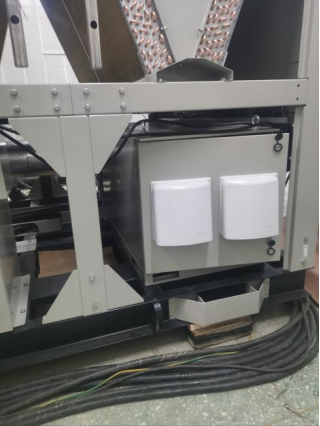

有源滤波设备与冷水机组配套装配

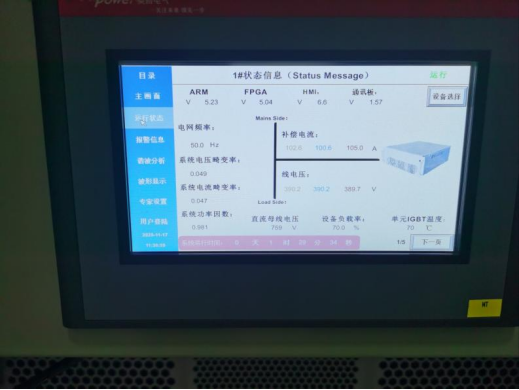

设备联调运行界面
集中还是就地，要看现场条件
集中治理和就地治理没有绝对的优劣。当多个谐波源集中在同一区域，或者需要统一改善某个集中测量点的电能质量时，可以考虑集中治理；当现场存在功率较大、距离配电室较远、谐波贡献较为明确的重点负载时，则可以评估就地治理。对于结构复杂的配电系统，也可以根据负载分布将两种方式组合应用。
大功率冷水机组的谐波是否需要送到配电室再治理，需要结合谐波检测结果、馈线距离、负载运行方式及整体配电结构综合判断。
