超百千瓦单机柜部署前 先复核电能质量配置

超百千瓦单机柜部署前 先复核电能质量配置

2026-09-24

2026年9月发布的《促进数字化绿色化协同转型发展实施方案(2026—2030年)》提出,探索算力设施800V高压直流供电架构,推动超百千瓦单机柜部署。机柜功率、供电架构和制冷方式同时变化后,原有电能质量配置是否够用,不能只看扩容增加了多少千瓦。

更可靠的判断顺序是:

先确认负载加在哪里,再核算实际谐波电流,最后检查APF和SVG还有多少可用容量。



先找到负载变化的位置

智算中心的新增负载不只有服务器。UPS或高压直流系统、PDU和机柜电源属于IT供电链路;CDU、循环泵、冷水机组和风机属于制冷及辅助系统。两类负载的运行规律、电流特征和接入母线可能不同。

如果新增负载绕开了原来的监测点,或者改变了变压器和母线的电流分布,原有数据就不能直接代表扩容后的情况。项目接入光伏、储能或绿电直连后,还应检查公共连接点以及电源、负荷支路的监测位置。

超百千瓦单机柜部署前 先复核电能质量配置



THDi下降 谐波电流仍可能增加

THDi是谐波电流与基波电流的比值。扩容后基波电流增大,即使THDi下降,实际谐波电流也可能增加。比如基波电流由1000A增至1800A,THDi由18%降至12%,谐波电流仍会由约180A增至约216A。

超百千瓦单机柜部署前 先复核电能质量配置

因此,复核时应同时查看基波电流、各次谐波电流和总谐波电流,并覆盖训练、推理、低负载和制冷高负荷等典型工况。

再核算APF与SVG的可用容量

APF铭牌容量不等于剩余容量。需要检查设备实时输出、满载或限流记录、主要谐波次数,以及是否同时承担无功和三相不平衡补偿。环境温度、模块退出和冗余要求也会减少实际可用容量。

超百千瓦单机柜部署前 先复核电能质量配置谐波与无功同时存在时,可优先让APF处理主要谐波电流,由SVG承担动态无功补偿和功率因数控制。两类设备虽然具有部分交叉功能,但使用交叉功能同样会占用输出容量,具体分配要根据实测数据确定。

如果复核发现谐波电流增加、现有APF接近限流,同时无功需求也在上升,可将主要谐波治理留给APF,由SVG承担动态无功;如果现有设备仍有充足余量,则可先调整控制优先级,不必因为扩容机械增加设备。英博电气可根据扩容前后的监测数据,复核现有设备余量并确定容量分配。



扩容复核需要四类资料

  • 扩容前后的单线图、变压器容量和负载率。
  • IT负载与制冷负载的容量、运行方式和接入位置。
  • 基波电流、各次谐波电流、功率因数及APF和SVG运行记录。
  • 光伏、储能或绿电直连的接入位置和典型运行曲线。超百千瓦单机柜部署前 先复核电能质量配置先把这四类资料放到同一张图和同一组时间线上,再判断是否调整监测点、设备容量和控制优先级,结论会比按扩容比例估算更可靠。

  • BLUEWAVE 有源滤波器

    BLUEWAVE 有源滤波器

    BLUEWAVE 三电平有源滤波器采用数字控制与电力电子技术,实时检测系统中的谐波电流,并生成幅值相等、方向相反的补偿电流,从而降低谐波畸变,改善电流波形和整体电能质量。产品可同时兼顾谐波治理、无功补偿和三相不平衡治理,适用于非线性负载较多、负荷变化较快的工业配电系统。

  • INPSVG 低压静止无功发生器

    INPSVG 低压静止无功发生器

    INPSVG 低压静止无功发生器基于 IGBT 电力电子技术,实时检测负载无功需求并输出补偿电流,实现容性与感性无功的双向连续调节。相比传统投切式补偿方式,INPSVG 具有响应速度快、调节精度高等优势,可有效避免过补偿和欠补偿,稳定系统功率因数。

  • LSVG-2000动态滤波补偿控制器

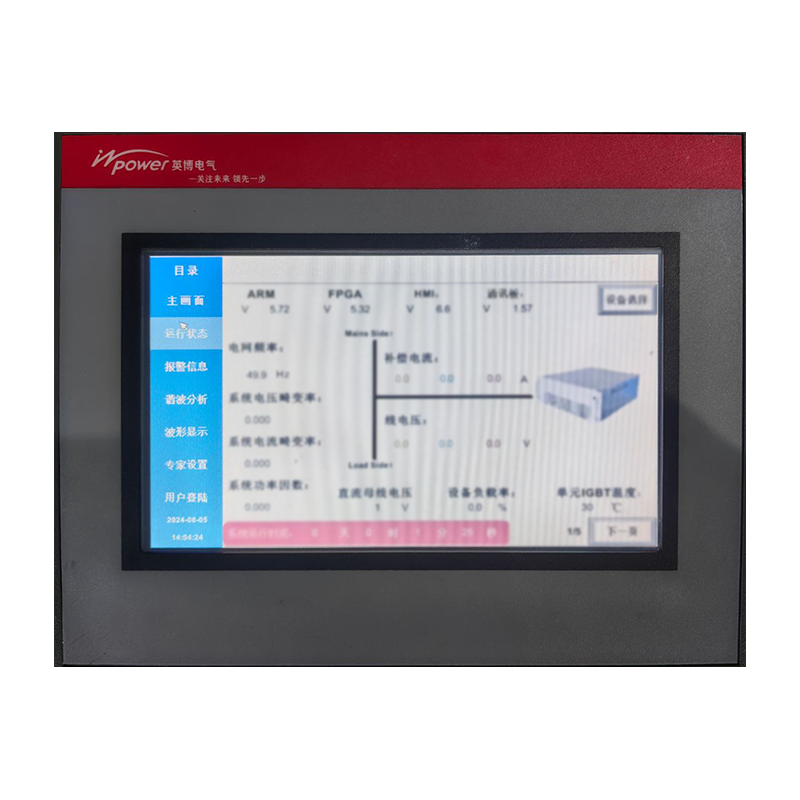

    LSVG-2000动态滤波补偿控制器

    LSVG-2000 动态滤波补偿控制器用于电能质量治理设备的运行监测与参数管理,可实时显示系统电压、电流、功率因数及设备运行状态,并提供谐波分析、波形显示、故障报警等功能,帮助运维人员全面掌握设备及配电系统运行情况。

  • BKU 功率因数控制器

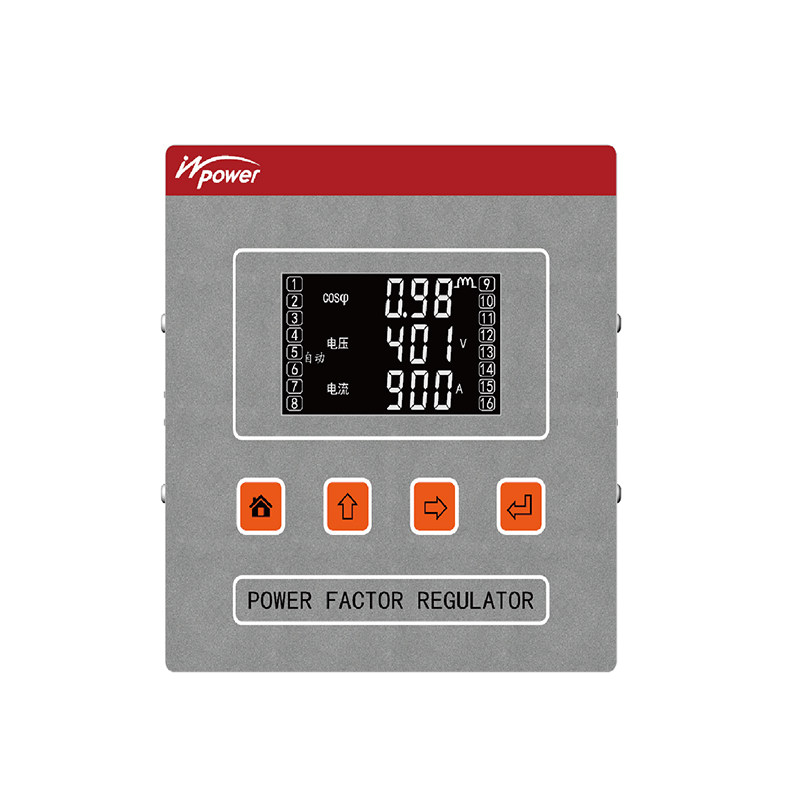

    BKU 功率因数控制器

    BKU 功率因数控制器适用于低压无功补偿系统,可实时监测电网电压、电流及功率因数等参数,并根据系统无功需求自动控制电容器组投切,实现功率因数优化。产品采用数字化控制技术,支持多种投切策略,适用于工业及商业低压配电系统。
