新能源
新能源行业涵盖光伏、风力发电及储能设备制造等多个领域，对电能质量和供配电系统稳定性有着较高要求。光伏逆变器、风电变流器以及储能生产线中的变频设备等电力电子负载，可能产生谐波畸变、无功功率波动及电压异常，影响设备运行效率和系统稳定性。
英博电气针对新能源发电与储能制造的不同用电场景，提供有源谐波治理和动态无功补偿解决方案，改善电能质量，降低谐波及无功功率问题对设备运行的影响，支持新能源系统稳定并网与生产设施可靠运行。
典型案例：海辰储能项目
项目背景
海辰储能科技专注于磷酸铁锂储能电池及储能系统的研发与制造，生产过程中使用大量变频驱动设备，对配电系统的电能质量提出了较高要求。
面临挑战
生产线中大量变频驱动设备（VFD）的运行导致较为严重的谐波畸变，电流总谐波畸变率（THDi）达到 20%～30%，引发变压器异常噪声、温升升高、保护继电器误动作及电能计量偏差等问题，影响设备运行稳定性。
解决方案
英博电气采用静止无功发生器（SVG）与有源电力滤波器（APF）协同治理方案，其中 APF 总容量为 12,350 A，SVG 总容量为 12,100 kvar。通过谐波补偿与动态无功调节，改善配电系统电能质量。
治理后，系统谐波畸变指标满足相关标准要求，变压器及其他电气设备运行状况得到改善，配电系统的运行稳定性得到提升。
表 1 APF 和 SVG 开启前后对比表
|
指标 |
1#变压器 |
2#变压器 |
|||
|
治理前 |
治理后 |
治理前 |
治理后 |
||
|
THDi |
26.27% |
2.14% |
23.78% |
3.01% |
|
|
THDu |
3.26% |
1.55% |
6.54% |
2.52% |
|
|
谐波电流有效值 (A) |
3次 |
219.9 |
9.0 |
71.5 |
7.2 |
|
5次 |
163.1 |
4.8 |
480.2 |
23.8 |
|
|
7次 |
58.6 |
13.9 |
119.2 |
20.1 |
|
|
11次 |
27.1 |
9.5 |
102.7 |
17.4 |
|
|
13次 |
6.5 |
5.7 |
50.2 |
20.4 |
|

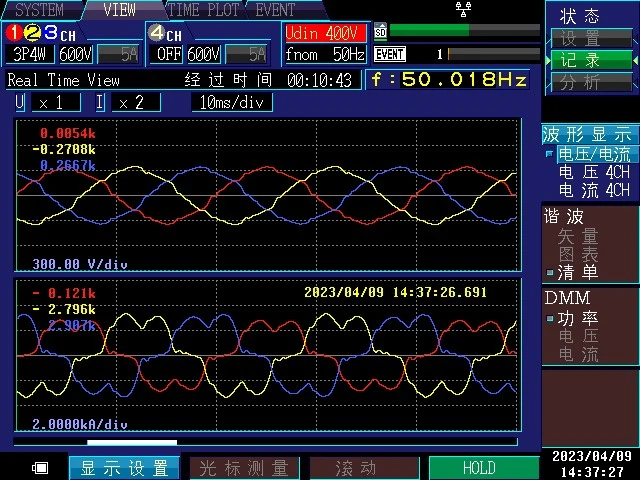

治理前
治理后
2500kVA变压器缓解前后电压电流波形图
