医疗行业 · 电能质量解决方案
医疗行业广泛使用 CT、MRI、数字化影像设备及其他精密诊疗仪器，这些设备对供电稳定性和电能质量具有较高要求。大型医疗设备、UPS 及其他电力电子负载可能产生谐波电流和无功功率波动，影响配电系统运行效率，增加设备运行异常的风险。
英博电气针对医疗机构的用电特点，提供有源滤波、动态无功补偿及综合电能质量治理方案，改善电流波形和功率因数，降低谐波与无功功率问题对供配电系统的影响，为医疗设备稳定运行及诊疗业务的正常开展提供支持。
典型案例：
医院低压供电系统
项目背景
该医院低压配电系统配置一台容量为 1,000 kVA 的变压器，主要负载包括中央空调系统及各类医疗设备。为保障医疗设备稳定运行，配电系统对电能质量具有较高要求。
面临挑战
中央空调及其他非线性负载运行过程中产生较为严重的 5 次和 7 次谐波畸变，影响低压配电系统的电能质量。过量谐波可能增加设备损耗、引起温升，并影响敏感医疗设备的稳定运行。
英博电气针对医院低压配电系统的谐波问题，采用 LSVG 动态滤波补偿系统进行治理：
谐波治理： 配置 LSVG 动态滤波补偿系统，重点抑制 5 次和 7 次谐波，改善电流波形。
动态补偿： 利用系统的动态滤波与补偿功能，改善低压配电系统的电能质量。
系统优化： 降低谐波电流对变压器及其他电气设备的影响，为医疗设备稳定运行提供支持。
治理后，系统电流总谐波畸变率（THDi）由 15.02% 降至 0.97%，总谐波电流由 78.87 A 降至 3.88 A，谐波电流降低约 95.08%，有效改善了医院低压配电系统的电能质量。
表1 治理前后电能质量指标对比
|
指标 |
治理前 |
治理后 |
| 电流总谐波畸变率（THDi） |
15.02% |
0.97% |
|
总谐波电流（A） |
78.87A |
3.88A |

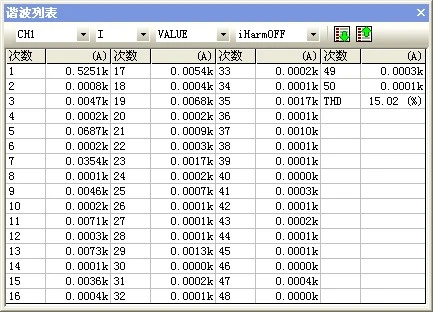

图 1：治理前

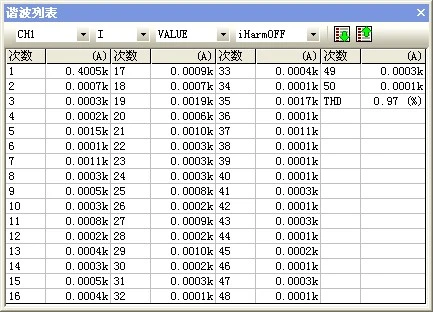

图 2：治理后
治理后，电流总谐波畸变率（THDi）由 15.02% 降至 0.97%，总谐波电流降低 95.08%。该方案有效改善了医院低压配电系统的电能质量，为敏感医疗设备的稳定运行提供了保障。
解决方案优势
确保稳定运行
保持关键设备可靠的电能质量，减少停机时间和生产中断。

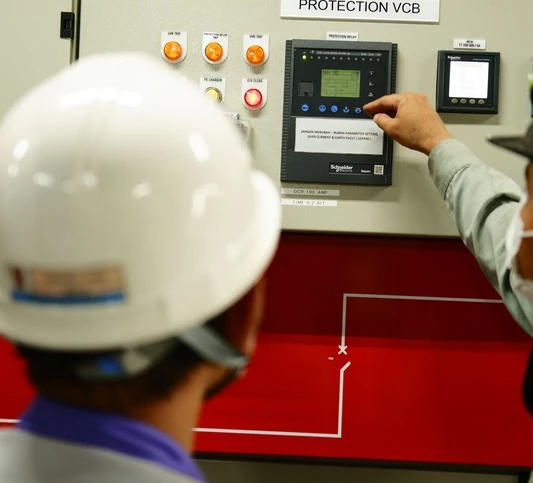

优化能源绩效
提高功率因数，降低线路损耗，提高整体能源效率。

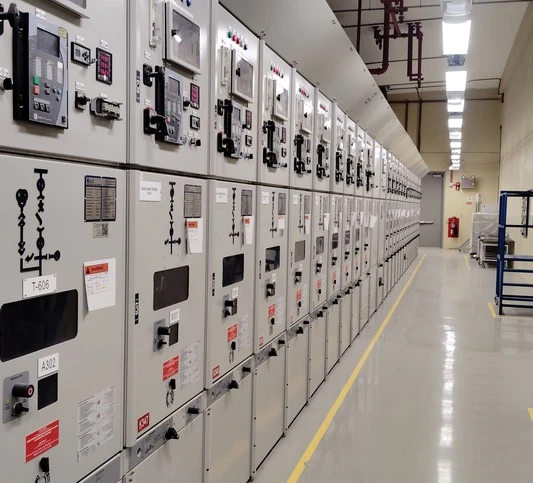

保护电力资产
减轻电应力、过热风险和设备老化，以延长使用寿命。
