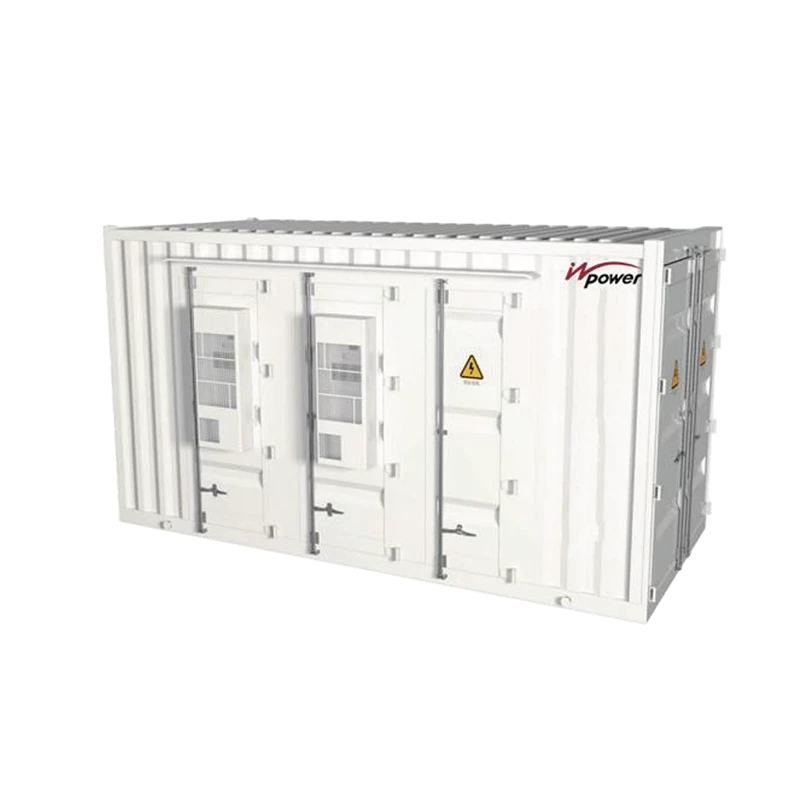

INPSVG 高压静止无功发生器

INPSVG 高压静止无功发生装置采用 IGBT 电力电子技术，实时跟踪电网无功功率变化，动态调节无功输出，实现功率因数优化与母线电压控制。产品采用 H 桥功率单元级联结构，具备模块化设计、智能控制及运行状态监测等特点，适用于中高压配电系统的电能质量治理。

立即咨询

产品说明

INPSVG 高压静止无功发生装置主要由进线柜、功率柜及控制系统组成。进线柜通过充电电阻与旁路开关实现启动前预充电，抑制直流侧电容充电过程中的过电流。功率柜采用 H 桥功率单元级联结构，三相 Y 型连接，功率单元根据系统电压等级进行配置。控制系统采用双 DSP + 双 FPGA 架构，完成无功补偿控制、功率单元管理、装置保护、运行监测及上位机通信等功能。

产品特点

运行模式多样化

支持恒无功、恒功率因数、恒电压及定制谐波治理模式，具备高低压穿越与并列运行功能。

响应速度快

装置完全响应时间 ≤5 ms，实时跟踪冲击负荷，有效抑制电压闪变。

故障保护完善

具备过欠压、过流、超温、过载及 IGBT 故障保护，支持故障报警与自锁。

运行效率高

采用低损耗全控型功率器件，装置整体效率 ≥99%。

谐波特性优异

有效抑制高频谐波注入，满载输出电流畸变率＜2%，兼具低次谐波抑制及不平衡补偿功能。

散热能力强

支持风冷、水冷两种冷却方式，采用低噪音风机或去离子闭式循环水冷系统。

技术规格

电网参数
额定电压	6–35 kV
接入电网要求	频率：50±1%Hz，三相不平衡：＜2%。电压波动范围：＜±15%，电压畸变率：＜5%
安装
海拔高度	≤1000m
环境温度	–10°C ~ +40°C（当环境温度超出上述要求范围时，应配置空调进行温度调节）
SVG
容量	1–61 Mvar
连接形式	三相三线
冷却方式	风冷/水冷
无功功率范围	100%容性无功~100%感性无功，连续无级调节
运行模式	恒功率因数/恒无功/恒电压/恒电流/电压无功综合
响应时间	≤ 5 ms
谐波特性	输出谐波电流总畸变率小于3%
过载能力	1.1I_n 长期运行，1.2I_n1分钟
安装方式	户内柜式/户外集装箱式
通讯方式	RS485/Modbus光纤通讯
