BLUEWAVE 有源滤波器

产品说明

系统可根据负载变化实时调整补偿输出，并支持多种治理目标按优先级组合运行。模块化结构便于扩容和并联应用，可用于制造业、数据中心、轨道交通、石化等对谐波治理和动态补偿有较高要求的场景。

例：BLUEWAVE投运前，系统电流波形畸变严重，电能质量较差（图1）； BLUEWAVE投入运行后，系统电流波形接近正弦波，波形畸变较小，电能质量较高（图2）。

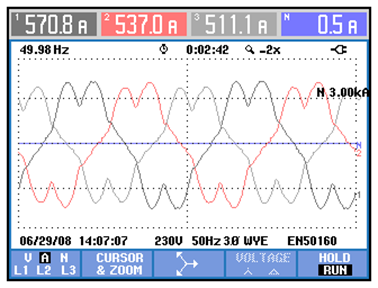

图1：BLUEWAVE投入运行前系统电流波形图

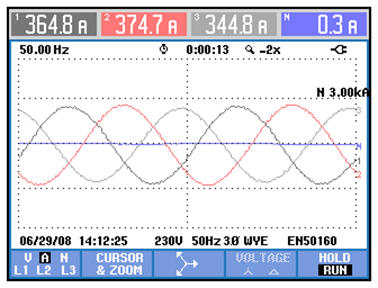

图2：BLUEWAVE投入运行后系统电流波形图

BLUEWAVE可滤除系统谐波电流，改善电能质量，且谐波治理效果明显。

产品特点

出色的谐波滤除

有效消除 2 次至 50 次谐波，效率超过 97%。

可靠的保护

IP20 级外壳设计。

智能多模式集成

支持谐波滤波、无功补偿、三相不平衡校正的优先组合。

快速动态响应

总响应时间 ≤ 5 ms，非常适合快速变化的工业负载。

技术参数

参数项目	技术规格
额定工作电压	AC210V±20%	AC400V±20%
额定过载能力	1.2倍额定电压/1h，1.2倍额定电流/ 30s
额定工作频率	50Hz±5%
响应时间	≤5ms
额定容量	100A、120A、150A	50A、75A	100A、120A、150A
接线方式	三相四线制、三相三线制
冷却方式	强制风冷
环境温度	-10℃~40℃，2%/K超温自动降容
相对湿度	最湿月月平均最大相对湿度为 90%，月平均最低温度为 25°C，表面无凝露。
并联运行	支持多机并联，可不等容量并联
通讯方式	RS-485、Modbus-RTU协议
风冷要求（满负荷）	≥1100m³/h	≥600m³/h	≥1100m³/h
噪音水平	≤60dB	≤60dB	≤60dB
谐波滤除范围	2 -50 次
工作模式	谐波补偿、无功补偿、不平衡补偿，带优先级的自由补偿结合方式
海拔高度	≤2000m
尺寸（mm）（宽×深×高）	抽屉：500×570×235	壁挂：505×200×554 抽屉：500×550×190	壁挂：505×260×574 抽屉：500×570×235
重量（kg）	37kg	31.5kg	37kg
防护等级	标准IP20
执行标准	JB/T 11067-2011《低压有源电力滤波装置》
注：其他容量和电压等级可根据要求定制。
