电网供电质量挑战与电压异常现象解析
关注未来
北京英博电气股份有限公司成立于2004年3月
是中外合资的高新技术企业
目前在全国设有2个研发中心
2个全资及控股子公司和25个办事处/销售网络
构建了覆盖全国的营销和服务网络
英博电气已成为集新能源和电力电子技术研发
设备制造工程服务为一体的高科技企业
01
是指电压有效值降至标称值的10%至90%，且持续10ms至1min，电压暂降影响的严重性随用电设备的特性而异，严重的电压暂降，可能导致用电设备停止工作，或引起产品质量下降。短时断电是指当电压有效值降低到接近于零，并持续一定时间，称为中断。一定意义上说，电压暂降的危害程度比短时中断严重，这是由于电压暂降发生频次远高于电压短时中断，虽然电压暂降和中断在定义上有所不同，但可以把短时中断看作一种特殊的、幅值下降特别严重的电压暂降。因此，对暂降和中断不作严格的区分。
（注：本照片为网上素材若有侵权，请联系我们删除）
02
低电压是指电压值低于额定电压10%，持续长时间，可能持续数小时甚至更长时间。电压闪变指的是电压波动引起的结果，电压波动造成灯光闪后人眼视觉的感受反应称为闪变。电压闪变与电压暂降又不太一样。电压闪变主要指电压瞬时变化引起的光源亮度的明显变化，而波形表现为毛刺及间断。电压暂降主要是指电压在短时间内降低到较低的水平，而波形仍为正弦波。以上相关的电压现象都有可能会对电力设备造成损害、降低系统运行效率，甚至引发安全事故。
（注：本照片为网上素材若有侵权，请联系我们删除）
03
第一步检修设备：检查配电室内的设备是否正常工作，如变压器、开关等是否存在损坏或老化等情况。必要时需要进行维修或更换。第二步：减少负载：采取可行的措施，降低配电系统的负载水平，这可能包括增设设备、调整供电范围、缩小配电范围等措施。第三步：加强监测，安装合适的监控设备来监测配电室内的电压变化情况，并及时发现和修复问题。第四步：优化设计，优化配电系统的设计，提升系统的稳定性和可靠性。例如，考虑增加变压器容量、合理调整配电系统的结构、增加备用电源或动态电压恢复器等等。

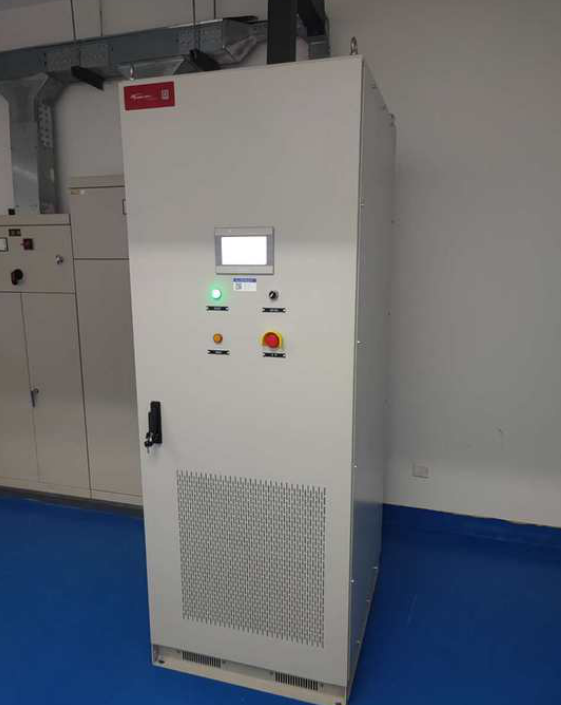

（注：本照片为网上素材若有侵权，请联系我们删除）动态电压恢复器（以下简称INPAVC）适用于对电压扰动敏感的负载。主要功能是对超级电容模组进行充放电控制，在电网电压发生扰动时，及时将负载从电网隔离，并通过INPAVC储能元件向负载提供质量合格的电能，确保敏感负载不停机。INPAVC其工作原理：一旦发现供电电压偏离额定电压水平，AVC会立即切断输入侧电源，同时从装置自带的储能器件中吸取所需的能量，通过逆变电路系统产生一个与电网电压幅值、相位均相同的电压注入系统，短时为负载提供质量合格的电能。
