英博电气中标阿特斯单晶切片项目

英博电气中标阿特斯单晶切片项目

浏览量
【摘要】:



项目简介


包头阿特斯阳光能源科技有限公司3GW单晶切片项目位于包头装备制造产业园区新规划区,总占地367.2亩,由包头阿特斯阳光能源科技有限公司投资建设,总投资40亿元,分3期建设。项目全部建成达产后,将具备年产3.0GW太阳能铸锭的生产能力。

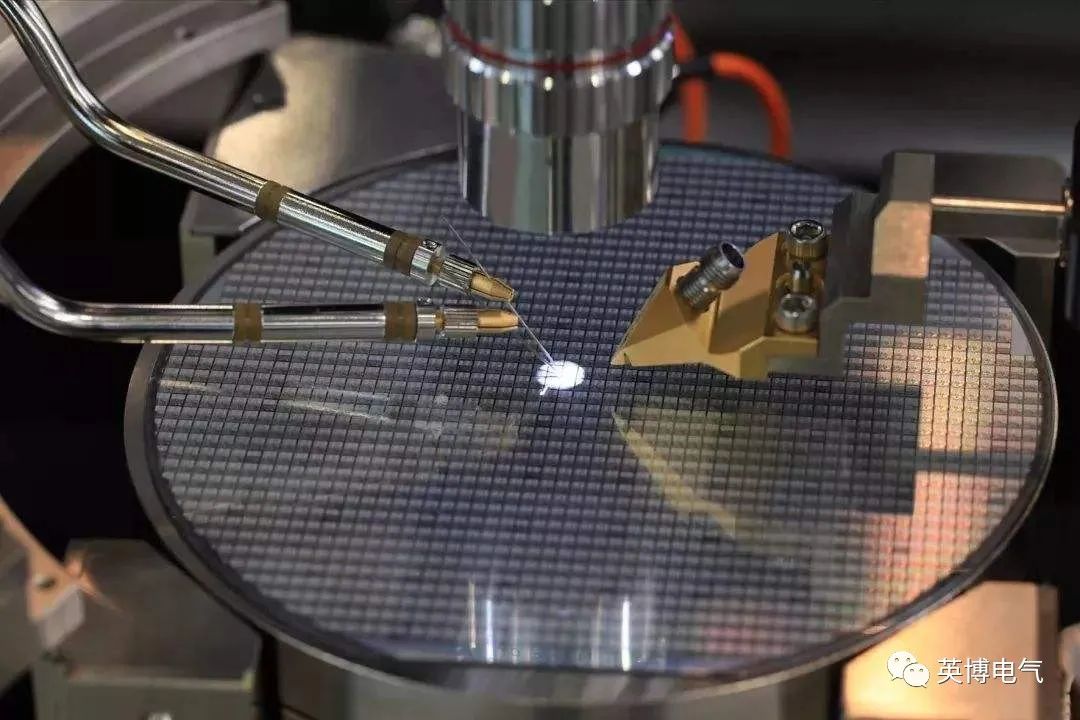

单晶硅是晶体材料的重要组成部分,处于新材料发展的前沿,可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造,其后续产品集成电路和半导体分离器件已广泛应用于各个领域,在军事电子设备中也占有重要地位。



生产单晶硅过程使用到大量电器设备如中频炉、单晶炉、多晶炉、线切机等带来了大量的谐波,可能引起跳闸等问题。单晶硅的生产工艺分熔融加热和直流加热,熔融加热多采用中频加热炉,直拉式单晶多采用直流加热炉。生产单晶硅的过程中主要用到的设备有单晶炉和石英坩埚。而单晶炉是非线性的负载,运行时,在消耗大量电能的同时伴随产生高次谐波,谐波次数主要为5、7、11、13次谐波。








为此,作为专业的电能质量“卫士”,英博电气期望通过专业的服务,改善单晶硅制造企业内部的电能质量环境,以提高设备的可靠性和稳定性,减少制造成本,提高良品率及生产效能。本次项目采用英博电气有源滤波器BLUEWAVE,可以有效降低系统中谐波含量,降低系统故障率,消除系统安全隐患,提高系统容量利用率,减少日常维护量,节约电能。





有源滤波器(BLUEWAVE)

BLUEWAVE三电平系列有源滤波器可通过连接的外部电流互感器来直接或间接测量由非线性负载注入电网的电流,谐波及无功分量的检测和运算在数字控制单元中进行。有源滤波器持续产生补偿电流,抵消谐波成分和负载无功电流,使电网中仅有基波电流。有源滤波器能够瞬时适应负载及系统谐波含量幅值的变化,以便其在任何时刻都有最佳响应。



>>>>

谐波滤除功能

  • 最高可滤除到50次谐波;
  • 在系统容量范围内,对目标谐波的有效滤波能力达到97%;
  • 系统可提供两种滤波模式:
    ①针对50次以内谐波自动全部滤除;
    ②单次谐波选择滤除模式;
  • 在单次谐波选择滤除模式下,可以在50次以内的所有奇数次谐波中任意选择24种谐波同时滤除,并且可以设置每一种谐波的滤除比例;
  • 具有快速的谐波补偿能力(响应时间≤5ms);

>>>>

无功补偿功能

  • 系统具备无功补偿能力,即功率因数调整能力;
  • 系统提供两种无功补偿方式:

①设置无功补偿百分比(设备容量的比例);

②设置需要达到的功率因数;



>>>>

平衡三相负荷

  • 平衡三相负荷,避免单相过载,提升变压器有效使用容量;



>>>>

其他基本功能

  • CT可以根据用户的选择,安装在负载侧或者是电网侧,设备能够自动检测CT的极性;
  • 通过设定,可以选择优先补偿谐波还是无功;
  • 系统噪声小于60dB;
  • 系统的防护等级达到IP20;
  • 能够承受10ms的2.5倍过载。
